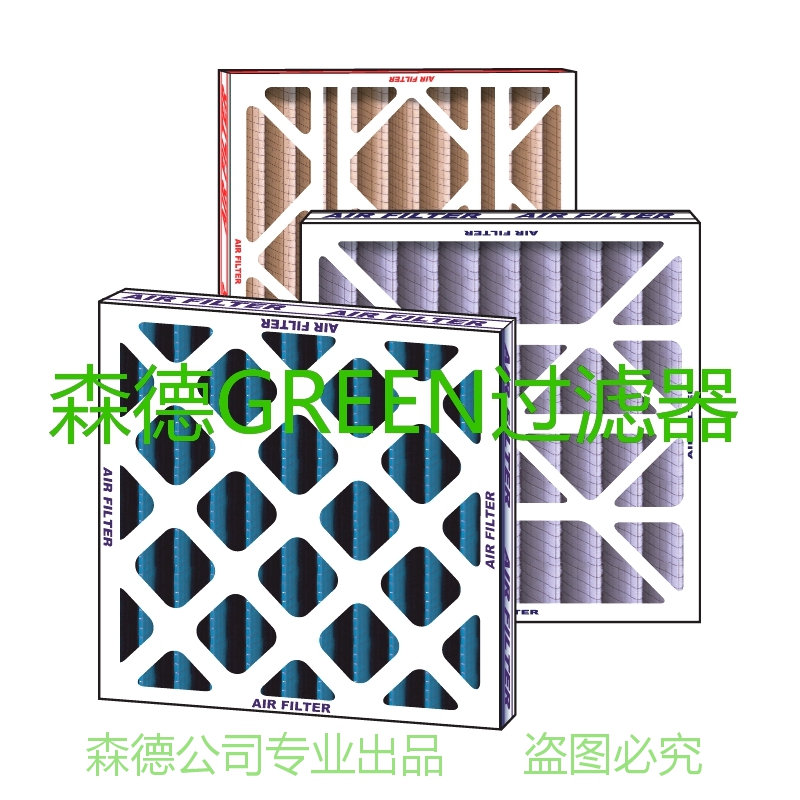

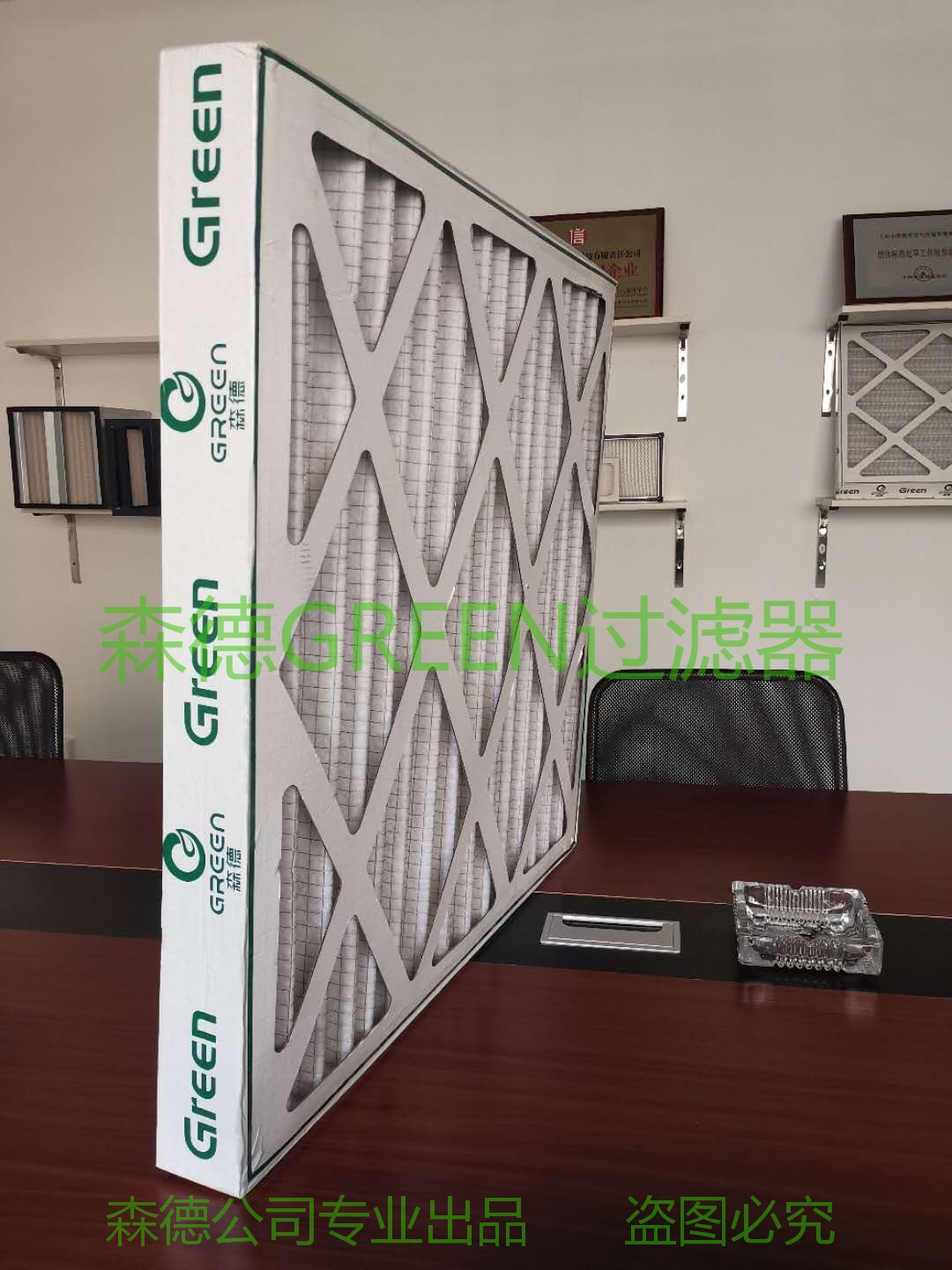

纸框(一次性)过滤器
◆说明:
该系列过滤器主要适用于过滤直径为μm级的颗粒。以国产优质无纺布、玻璃纤维及合成纤维经特殊混纺制成或进口聚酯纤维为滤材,楔形折叠造型以加大过滤面积,配以高强度硬纸板外框,制成板式结构。具阻力小、容尘量大、易更换等特点。
◆应用:
抛弃型过滤器的应用非常广泛,常规用于程控交换机和计算机机房专用恒温恒湿空调以及用于中央空调新风机组和通风系统,用于空气压缩机的预过滤,洁净室回风过滤,高效过滤装置的预过滤等。
◆原理:
过滤材料是以折叠形式装入高强度模且硬纸板内,迎风面积增大,流入的空气中的尘埃粒子被过滤材料有效阻挡在褶与褶之间,洁净空气从另一面均匀流出,因此气流通过过滤器是平缓和均匀的。视过滤材料不同,它所阻挡的粒径从0.5um到5um而不同,过滤效率也不同。
◆结构:
一次性纸框过滤器的外框一般分为一般硬纸框和高强度模且硬纸板,滤芯为打褶的纤维过滤材料内衬单面金属丝网。外形美观,结构坚固耐用。一般硬纸板外框用于制造非标规格的过滤器,可用于任意规格过滤器的生产,强度高,不宜变形。高强度模且硬纸板用于制造标准规格的过滤器,特点为规格精度高、美观、成本低。如果用进口棉纤维或合成纤维过滤材料,则其各项性能指标均可达到或超过进口过滤器同类产品。
◆滤材:
以国产优质无纺布、玻璃纤维及进口合成纤维经特殊混纺制成或进口棉纤维为滤材,充分适应各种不同环境的过滤需求,高、中、低档搭配。
分类简介:
1、 一次性纸框过滤器(无纺布)
框架:高强度模切纸板
滤材:国产优质化纤无纺滤料
厚度:95mm(4”)、45mm(2”)、20mm(1”)
效率:比色法30%-45%(ASHRAE 52.1-1992)或G4、F5
特点:经济耐用、易更换
2、一次性纸框过滤器(棉纤维)
框架:高强度模切纸板
滤材:进口棉纤/化纤无纺滤料
厚度:95mm(4”)、45mm(2”)、20mm(1”)
效率:比色法45%(ASHRAE 52.1-1992)或F5
特点:阻力小、重量轻、易更换
3、一次性纸框过滤器(玻纤)
框架:高强度模切纸板
滤材:国产、进口玻璃纤维
厚度:95mm(4”)、45mm(2”)、20mm(1”)
效率:比色法45%(ASHRAE 52.1-1992)或G4、F5
特点:阻力小、容尘量大、耐高温、重量轻、易更换
4、一次性纸框过滤器(合成纤维)
框架:高强度模切纸板
滤材:进口合成纤维
厚度:95mm(4”)、45mm(2”)、20mm(1”)
效率:比色法45%(ASHRAE 52.1-1992)或G4
特点:阻力小、重量轻、易更换、环保安全
5、一次性纸框过滤器(活性炭)
框架:高强度模切纸板
滤材:活性炭化纤无纺滤料
厚度:95mm(4”)、45mm(2”)、20mm(1”)
效率:比色法30%-45%(ASHRAE 52.1-1992)或G4、F5
特点:可去除异味、易更换
◆常用规格:
规格(inch) | 有效过滤面积㎡ | 额定风量m3/h | 初阻(Pa) |
24×24×4 | 1.2 | 3200 | 25-40 |
20×16×4 | 0.72 | 1800 | 25-40 |
24×20×4 | 1.08 | 2600 | 25-40 |
24×20×2 | 0.54 | 2600 | 25-40 |
24×24×2 | 0.6 | 3200 | 25-40 |
24×12×2 | 0.3 | 1600 | 25-40 |
20×20×2 | 0.5 | 2200 | 25-40 |
20×12×2 | 0.27 | 1300 | 25-40 |
12×12×2 | 0.15 | 800 | 25-40 |
